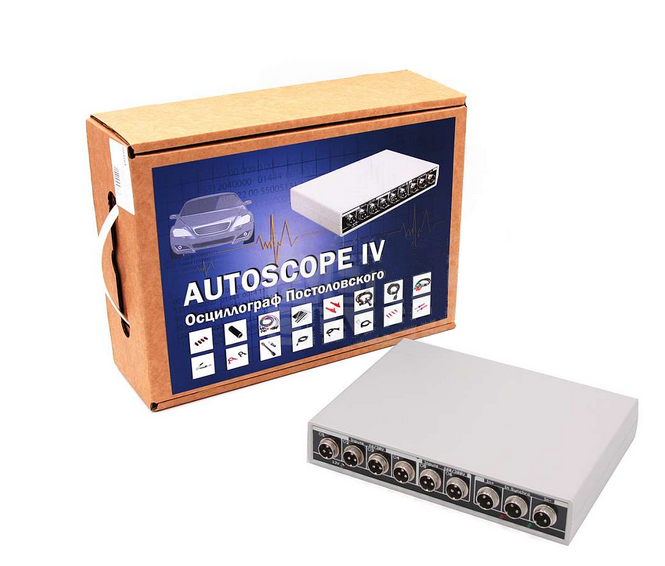

Autoscope IV - USB Осциллограф Постоловского (полная комплектация)

USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп. Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.

Прибор обеспечивает универсальную применяемость по автомобильным маркам. Оснащается гальванической развязкой измерительных цепей и шины USB.

Преимущества осциллоскопа по сравнению с USB Autoscope III

• Интегрированный адаптер зажигания
• Встроенный блок питания 12В
• Повышение качества разъемов и кабелей

Обратите внимание:

Во вкладке "ВИДЕО" обновлено видео Скрипта Px v3.x Андрея Шульгина  по диагностика двигателя при помощи USB Autoscope.

Режимы работы прибора

• Аналоговый осциллограф
• Цифровой анализатор
• Диагностика системы зажигания
• График разрежения
• Диагностика системы газораспределения
• Установка угла опережения зажигания
• Определение временных параметров сигнала
• Измерение относительного расхода топлива
• Автоматический анализ осциллограмм

Обратите внимание !

Режим аналогового осциллографа

Количество аналоговых входов	8
Количество каналов осциллографа	1, 2, 4, 8 (по выбору).
Разрешение АЦП	12 бит
Диапазон измеряемого напряжения	±6 / 30 V - 1-4й аналоговые входа; ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10; ±6 V - 7-8й аналоговые входа.
Максимальная частота оцифровки на канал	в 1-но канальном режиме - 12,5 MHz; в 2-х канальном режиме - 5,0 MHz; в 4-х канальном режиме - 2,5 MHz; в 8-ми канальном режиме - 1,25 MHz.
Режим оцифровки	Непрерывный поток
Входное сопротивление	1 MΩ
Дополнительные возможности	Свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету")

Режим цифрового анализатора

Количество входов цифрового анализатора	9
Диапазон входного напряжения для цифрового анализатора	0…5,5V
Режимы	2-х, 4-х, 8-и канальный анализатор
Максимальная частота оцифровки на канал	в 2-х канальном режиме - 100 MHz; в 4-х канальном режиме - 50 MHz; в 8-ми канальном режиме - 25 MHz.
Входное сопротивление	10 kΩ. > 1 MΩ при напряжениях (0…5 V); 510 Ω при выходе за диапазон
Максимальный обеспечиваемый со стороны устройства поток данных	25MB/s
Ток потребления	рабочий режим: не более 350mA режим ожидания: не более 60mA

Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.

Параметры ПО USB Осциллограф


Основные возможности	режим отображения + запись + измерения в реальном масштабе времени одновременно
Количество каналов аналогового осциллографа	по выбору 1, 2, 4, (8)
Параметры развертки для режима аналогового осциллографа	1-но канальный режим - 2 μS / Div. - 1 S / Div.; 2-х канальный режим - 5 μS / Div. - 1 S / Div.; 4-х канальный режим - 10 μS / Div. - 1 S / Div.; 8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры развёртки для режима цифрового анализатора	2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.; 4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.; 8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры детализации по напряжению (только для режима аналогового осциллографа)	для диапазона входных напряжений ± 6 / 30 V - 50 mV / Div. - 5 V / Div.; для диапазона входных напряжений ± 60 / 300 V - 0,5 V / Div. - 50 V / Div.; при использовании ёмкостного датчика - 500 V / Div. - 50 kV / Div.
Синхронизация в режиме аналогового осциллографа	по любому каналу, фронт, уровень, порог по уровню, порог по времени
Количество каналов цифрового анализатора	по выбору 2, 4, 8
Параметры развертки для режима цифрового анализатора	2-х канальный режим 0,2мкс/дел. - 0,2с/дел.; 4-х канальный режим 0,5мкс/дел. - 0,5с/дел.; 8-ми канальный режим 1мкс/дел. - 1с/дел. с шагом 1-2-5
Синхронизация в режиме цифрового анализатора	по любому каналу, фронт
Минимальное время записи (при условии наличия свободного дискового пространства)	режим аналогового осциллографа: 1-но канальный режим (12,5MHz) - 170 сек; 2-х и 4-х канальный режим (10MHz) - 240 сек; режим цифрового анализатора - 85 сек. С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
Максимальный размер файла	режим аналогового осциллографа - 3GB; режим цифрового анализатора - 2GB
Измерительный инструментарий	max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала
Выходные форматы	бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати
Дополнительные возможности	Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов. Функция отображения значения измеряемой физической величины. С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла

Дополнительные возможности ПО USB Осциллограф

• Мониторинг измерение и запись оцифрованного сигнала одновременно.
• Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатан на принтер через встроенный USB разъем.
• Добавления временных маркеров с комментариями.
• Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript.
• Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа.
• Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям.
• Конструктор скрипта для анализа сигналов.

Минимальные требования к персональному компьютеру

Процессор	Pentium IV 2GHz
Оперативная память	1GB
Жёсткий диск	10GB свободного дискового пространства, режим обмена не ниже UDMA 100
Оптический привод	CD-ROM для инсталляции программного обеспечения
Интерфейс	USB 2.0 HI-SPEED
Видео карта	AGP или PCI Express
Монитор	SVGA
Операционная система	Windows XP, Vista, 7, 8
Дополнительные требования	Корпус компьютера целесообразно обеспечить заземлением либо применять ноутбук с электропитанием  преимущественно от аккумуляторной батареи при отключенном сетевом адаптере.

Технические характеристики

• Тестовое напряжение изоляции 3 kV в течение 1 минуты.
• Ёмкость изоляции не выше 70 pF.
• Сопротивление изоляции не менее 10 GΩ

КОМПЛЕКТАЦИЯ

USB Autoscope IV



Комплект универсальных кабелей - 4 штуки

Кабели и датчики для диагностики DIS-систем

Cx-M универсальный накладной ёмкостной датчик

Питающий кабель

Датчик первого цилиндра Sync для синхронизации цилиндров

Адаптер высоковольтного удлинителя



Датчик давления в цилиндре Px 35 для диагностики механики двигателя на холостом ходу -0.95…+35 Bar и удлинитель Px Longer 14 мм.



Датчик Lx-M служит для съема осциллограмм выходного напряжения катушек зажигания c экранированными вторичными обмотками.

Служит для проверки исправности системы зажигания по наличию искры. Применяется совместно с осциллографом Посталовского.



USB 2.0 AB интерфейсный кабель

Датчик Dx служит для преобразования разряжения ( абсолютного давления воздуха ) на входе штуцера датчика в напряжение.



Комплект измерительных адаптеров - 4 штуки (светодиодная подсветка)



Комплект пробников-зажимов прокалыватель - 2 штуки

Комплект пробников-игл - 4 штуки



Комплект проводов-удлинителей - 4 штуки

Пробник-зажим «крокодил»



Подставка-держатель для прибора (в разборе)

Упаковочная коробка
