Акселерометр «SENSOR ± 3g» (датчик) предназначен для диагностирования поршневых ДВС, путем оценки равномерности работы цилиндров, в основном, на режиме холостого хода.

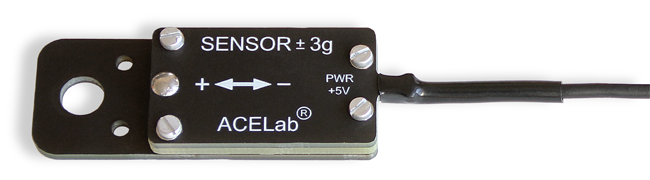

Акселерометр «SENSOR ± 3g»

Последовательное сгорание смеси в цилиндрах создает импульсы крутящего момента, который вызывает равный по величине, но противоположный по направлению реактивный момент. Реактивный момент передается на опоры и вызывает колебания двигателя. Оценка равномерности работы цилиндров производится визуальным сравнением формы мгновенных виброускорений, регистрируемых датчиком "SENSOR ± 3g", закрепленным в верхней части двигателя.



Возможное место крепления акселерометра



Установка акселерометра на шпильке крепления ИКЗ



Сниженный вклад одного из цилиндров. Режим холостого хода. А/м Mitsubishi.

Синий график - сигнал "SENSOR ± 3g".
Белый график - нормированный сигнал ускорения: сигнал акселерометра фильтруется (сглаживается, для подавления помех); участки начала отклонения двигателя в сторону, противоположную вращению коленчатого вала, привязываются к общему уровню. Желтый график - сигнал от щупа-делителя, расположенного рядом с ИКЗ одного из цилиндров: сигнал наводки от ИКЗ использован для синхронизации.



Момент перехода от режима холостого хода к свободному разгону коленчатого вала,
при резком открытии дроссельной заслонки. А/м Skoda Octavia.



Резкое открытие дросселя. Небольшой провал в начале свободного разгона.
Синхронизация от сигнала управления форсункой. А/м Kia Rio



Конечный участок выбега с высоких оборотов с выключенным зажиганием.
Дроссельная заслонка удерживается открытой. Компрессия равномерная. А/м Kia Rio

	Технические характеристики

Акселерометр «SENSOR ± 3g»

• Максимальное ускорение, g: ± 3
• Число измерительных осей: 1
• Выход: закрытый, без постоянной составляющей (через емкость)
• Чувствительность датчика, мВ/g: 330 ± 30
• Диапазон выходного напряжения, В: ± 1,5
• Частотный диапазон, Гц: 1...400
• Напряжение питания от «АВТОАС-ЭКСПРЕСС 2», В: 5 ± 0.3
• Ток, потребляемый от источника питания, не более, мА: 1.5
• Габаритные размеры (без кабеля), мм: 65х25х10
• Длина кабеля датчика, м: 2,3
• Масса датчика: не более, кг: 0,05

Датчик предназначен для эксплуатации в следующих условиях:

• Температура окружающего воздуха от плюс 5 до плюс 45 град. С
• Относительная влажность воздуха до 85% при температуре 25 град . С.
• Время непрерывной работы датчика не лимитируется.

	Комплект поставки

В комплект поставки входят:

• Акселерометр «SENSOR ± 3g» – 1 шт.
• Паспорт
• Гарантийный талон
• Упаковка
